ผลงานโครงงาน " UNDER PODHI PROJECT" DESINGES : FAB & FORM

ผลงานโครงงาน

"UNDER PODHI PROJECT"

DESINGES : FAB & FORM

ใต้ร่มโพธิ์ ... ผลงานตัด ดัด ย้อม จาก FAB & FORM
ไม่ได้ว่างแต่อยากสร้างผลงานที่วิจิตรบรรจง

ลายใบโพธิ์ Graphic สองหน้า ขนาดใหญ่เล็กไม่เท่ากันตามธรรมชาติใบโพธิ์ กำหนดให้คละไซส์แล้วตัดด้วย FIBERMAK FIBER LASER เชื่อมติดกับก้านที่ออกแบบให้พลิ้วไหวเสมือนใบโพธิ์โต้ลม ดัดโค้งตามสเกลที่ออกแบบ 3D จากโปรแกรม เชื่อมต่อกับลำต้นที่ทำจากเหล็กเพลาตันมาตีเรียว เพิ่งจะรู้ว่า "ฝนทั่งให้เป็นเข็ม" นั้นใช้ความพยายามมากขนาดไหนเพิ่มความขลังด้วยการเล่นแร่แปรธาตุ เปลี่ยนเหล็กให้เป็นสีทองแดง เล่นกับแสงไฟในทุกองศาที่แสงจากฮาโลเจนตกกระทบออกมาเป็นต้นโพธิ์สีทองอร่ามมีชีวิตชีวาอย่างที่เห็นทุกรายละเอียดทุกกระทำเราใส่ใจและบรรจงเพื่อสร้างสรรค์ผลงานที่ดีกว่า เพราะเราคือ  " THE FACADE MASTER "

เล่าเรื่อง "งาน"

Panel Design ผลงานที่วิจิตรบรรจง

PANEL DESIGN

ใต้ร่มโพธิ์... ผลงานตัด ย้อม จาก Fab & Form ไม่ได้ว่างแต่อยากสร้างผลงานที่วิจิตบรรจง

Constant Dropping Wears Away The Stone
ฝนทั้งให้เป็นเข็ม

CONSTANT DROPPING WEARS AWAY THE STONE
ฝนทั่งให้เข็ม

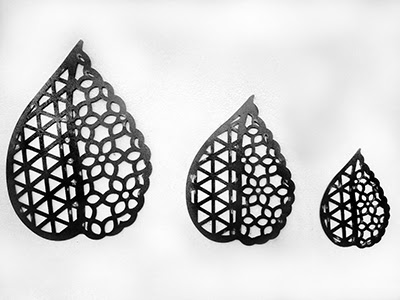

ลายใบโพธิ์ Graphic สองหน้า ขนาดใหญ่เล็กไม่เท่ากันตามธรรมชาติใบโพธิ์ กำหนดให้คละไซส์แล้วตัดด้วย FIBERMAK FIBER LASER เชื่อมติมกับก้านที่ออกแบบให้พลิ้วไหวเสมือนโพธิ์ใต้ลม ตัดโค้งตามสเกลที่ออกแบบ 3D จากโปรแกรม เชื่อมต่อกับลำต้นที่ทำจากเหล็กเพลาตันมาติเรียว "ฝนทั่งให้เป็นเข็ม" นั้นใช้ความพยายามมากขนาดไหน

ALCHEMY เล่นแร่แปรธาตุ

ALCHEMY
เล่นแร่แปรธาตุ

เพิ่มความขลังด้วยการเล่นแร่แปรธาตุ เปลี่ยนเหล็กให้เป็นสีทองแดง เล่นกับแสงไฟในทุกองศาที่แสงจากฮาโลเจนตกกระทบออกมาเป็น ต้นโพธิ์สีทองอร่ามมีชีวิตชีวาอย่างที่เห็น




INSTALL BASE

INSTALL BASE ติดตั้งฐาน

ติดตั้งฐาน

ยัง! เจ้าของบ้านต้องการงานติดตั้งวัสดุทรงสูงฐานแคบนี้แบบไม่มีการเจาะหินอ่อนแม้แต่รูเดียว โอ้ววว.. ซี๊ด.. จัดปาย ออกแบบฐานด้วยการพับ socket แบบบีบ 88 องศา ด้วยเครื่องพับ Speed bend pro หน่วงเวลากันเหล็กสปริงแม็ค ได้ฐานเหล็กที่มั่นคงนีบหิน และ ยึดกับต้นโพธิ์แบบระบบ Knock down... ออกแบบเพื่อการขนส่งและติดตั้งหนัก งาน Design For Transportation ต่อ + ขัน + เสียบ
แน่นปึ๊ก จบข่าว ทำยังกับผลิต 1000 ชุด

ผลงานโครงงาน "OWNER UNDER PODHI PROJECT"

UNDER PODHI
Under Podhi ใต้ร่มโพธิ์คือที่ประดิษฐานพระพุทธรูปสิ่งศักดิ์สิทธิ์ที่เจ้าของเคราพศรัทธา

ขอกราบขอบพระคุณพี่ญาณศักดิ์ที่ให้โอกาส
FAB & FORM ได้ทำงานท้าทาย สนุกคิดสนุกทำ

ติดต่อสอบถาม Fab & Form เพื่อสร้างงาน FACADE
ที่เป็นเอกลักษณ์เฉพาะให้กับงานของคุณเองได้ที่
โทร. 095.460.9937, 086.039.2047, 02.899.6374
Line: fabnform

FAB & FORM
The FACADE Master
คุณฝันมา...เราปั้นให้

Facade Cladding / หน้ากากอาคาร / ปิดผิวอาคาร / หุ้มอาคาร / แผ่นฉลุลาย ปิดอาคาร /
Building Envelop / Perforated Facade / Fab & Form / The Facade Master /
Cidan Folding Machine / Murata Turret Punch / เครื่อพับ โฟลดิ้ง / เครื่องพันช์มูราตะ / Press Break Folding / Turret Punch / เครื่องพับงานโลหะ / เครื่องตัด /FIBER LASER FIBER LASER GEN 3 / CIDAN MACHINERY / industrial Design / Power Folder Machine / Cutting and Forming

ผลงานโครงการ " THE LIMBS PROJECT " DESINGES : FAB & FORM

ผลงานโครงการ " THE LIMBS PROJECT "

DESINGES : FAB & FORM

           ผลงานฉลุกิ่งก้านจาก Fab & Form สำหรับโรงแรมฮิปๆ ไม่ว่าจะเป็นงานฉลุหรืองานพันช์ Fab & Form ให้ความสำคัญกับรายละเอียดงานอย่างมืออาชีพ  งานที่ไร้รอยต่อ เทคนิคของมืออาชีพ งานละเอียด และสวยงาม ตั้งแต่ขั้นตอนแรกการเลือกซื้อวัสดุหรือการติดตั้งให้เสร็จสมบูรณ์ ไม่มีขั้นตอนไหน เลยที่เราจะละเลยรายละเอียดการทำงาน เพราะเราเป็น " The FACADE MASTER "

เล่าเรื่อง "งาน"

FAB & FORM

• การออกแบบ (DESIGN)

       ผลงานฉลุกิ่งก้านจาก FAB & FORM สำหรับโรงแรมฮิปๆ ที่ด่านนอก 250 ห้อง 1550 ชิ้น ทั้งหัวเตียงและฝาตู้เสื้อผ้า สร้างบรรยากาศความร่มรื่นในชุมชนเมืองที่กำลังเติบโต ฉลุรูโต 10 มม 12 มม 15 มม ตามระยะแสงเงา / pitch 15 mm กำหนด pattern 60 องศา ความหนาวัสดุ 1.5 มม ต่อแนวด้วยการพับแบบ seamless joint ที่ทำให้เสมือนงานไร้รอยต่อ เป็นเทคนิค industrial design สำหรับ cutting and forming ...งานพับขอบจรดกันแบบแนบสนิท ไร้รอยป่องกลางเพราะพับด้วย power folder machine จากสวีเดน เทคโนโลยีเครื่องพับที่ออกแบบมาเฉพาะงาน panel bending จาก CIDAN MACHINERY

MURATA TURRETPUNCH

• การใช้เครื่องจักร (MACHINING)

     ต่อแนวด้วยการพิมแบบ Seamless joint ที่ทำให้เสมือนงานไร้รอยต่อ เป็นเทคนิค industrial Design สำหรับ Cutting and Forming.. งานพับ ขอบจรดกันแบบแนบสนิท ไร้รอยป่องกลางเพราะ พับด้วย Power Folder Machine จากสวีเดน เทคโนโลนีเครื่องพับที่ออกแบบมาเฉพาะงาน Panel bending จาก
CIDAN MACHINERY

การประกอบชิ้นงาน

• การประกอบชิ้นงาน

FAB & FORM ออกแบบ PATTERN การประกอบตามโจทย์ที่ลูกค้าบอกมาว่า "อย่าให้ช่างผมเหนื่อย" จับเวลาการประกอบไม่เกินห้องละ 20 นาที ด้วยระบบ KNOCK DOWN CUT-TO-CLICK ทำให้ลูกค้าประหยัดค่าแรงติดตั้ง + การสูญเสียของวัสดุ + ไม่ต้องเพิ่มงานเก็บสี + ได้มุมมองของความเนี๊ยบระดับอุตสาหกรรมเหมือนกันทั้ง 1550 ชิ้น


• การ PACKING และจัดส่ง

การ PACKING และจัดส่ง

FAB & FORM ใส่ใจเรื่องการจัดส่งเพราะไม่มีใครอยากตกม้าตายตอนจบ นำแผ่นงานเข้าตีลังล้อมคอกแบ่งระยะ คำนวณน้ำหนักยก ออกแบบให้ขนส่งเต็มคันรถแบบไม่เหลือช่องว่าง ใช้พื้นที่กระบะเต็มที่ ปลอดภัยทั้งของ ทั้งคน พร้อมจัดซื้อประกันสินค้าระหว่างขนส่งให้พร้อมสรรพ

ผลงาน The LIMBS จาก FAB & FORM ทำ Selection ให้ลูกค้าเลือก 4 ลาย ติดแผ่นอคริลิคด้านหลังแผ่นฉลุ เก็บความไม่เรียบร้อยของงานไม้และซ่อนไฟได้เป็นอย่างดี พ่นสีอบ industrial powder coat ทนนาน สวยทั้งตอนกลางวัน ...ดูมันทั้งตอนกลางคืน

อีกผลงานการผลิตแบบ Industrial Fabrication

เบ็ดเสร็จ 250 ห้อง production 40 วันจบ!

ผลงานโครงการ " OWNER THE LIMBS PROJECT "

ติดต่อสอบถาม Fab & Form เพื่อสร้างงาน FACADE
ที่เป็นเอกลักษณ์เฉพาะให้กับงานของคุณเองได้ที่

โทร. 095.460.9937, 086.039.2047, 02.899.6374
Line: fabnform

FAB & FORM
The FACADE Master
คุณฝันมา...เราปั้นให้

Facade Cladding / หน้ากากอาคาร /  ปิดผิวอาคาร / หุ้มอาคาร / แผ่นฉลุลาย ปิดอาคาร /

Building Envelop / Perforated Facade / Fab & Form / The Facade Master /

Cidan Folding Machine / Murata Turret Punch / เครื่อพับ โฟลดิ้ง / เครื่องพันช์มูราตะ /

Press Break Folding / Turret Punch / เครื่องพับงานโลหะ / เครื่องตัด /

FIBER LASER FIBER LASER GEN 3 / CIDAN MACHINERY / industrial Design /

Power Folder Machine / Cutting and Forming

ผลงานโครงการ St.Stephen's International School Desinges : FAB & FORM

ผลงานโครงการ

"Owner St.Stephen's International School"

DESINGES :

FAB & FORM

          เราใส่ใจและตั้งใจทุกรายละเอียดจากความเป็นมืออาชีพตั้งแต่ขั้นตอนแรก เคลียร์แบบ, ออกแบบ, การจัดซื้อวัสดุ, Machining, ตรวจสอบชิ้นงานก่อนทำสี ตรวจสอบความเรียบร้อยอีกครั้ง พร้อมที่จะ Packing และ ประกอบชิ้นงาน ขั้นตอนสุดท้ายคือ "ส่งมอบชิ้นงานสวยๆ" ให้แก่ลูกค้า ทุกๆขั้นตอน ทุกๆรายละเอียดการทำงาน Fab & Form จากทีมงานมืออาชีพคัดกรองสิ่งที่ดีที่สุดให้กับลูกค้า
เสอม..

เล่าเรื่อง "งาน"

FAB & FORM

การเคลียร์แบบ (CLEARANCE)

1.เคลียร์แบบ

โดยการจัดเลือกวัสดุและตามการใช้งาน โดยมีหัวใจสำคัญอยู่ที่ความแข็งแรง ปลอดภัย ใช้งานทนทาน

การออกแบบ (DESIGN)

2.การออกแบบ

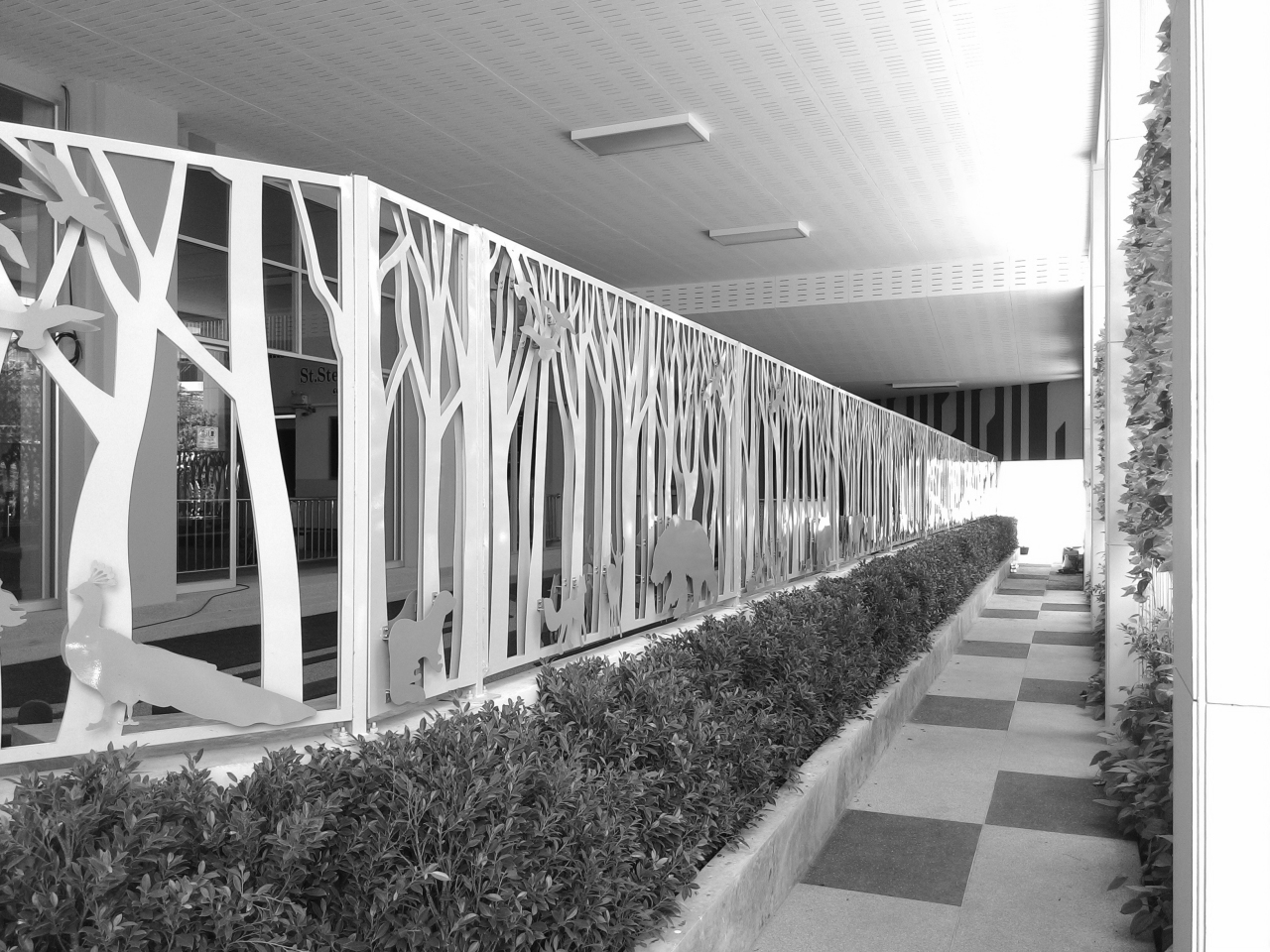

การติดตั้งต้องประหยัดเวลา สอดคล้องกับข้อจำกัดที่เป็นรั้วปูนที่มีความหนาเพียง 14 cm.

ตัวสัตว์ต้องรอยออกมาจากรั้ว ใช้ระบบยึดเกี่ยวที่แข็งแรง ปลอดภัย ไม่เป็นอันตราย และดูสวยงาม

การจัดซื้อวัสดุ (MATERIAL PROCUREMENT)

3.การจัดซื้อวัสดุ

ใช้อลูมิเนียม ขนาด 1,220 x 2,440 มิลลิเมตร ความหนา 2 มิลลิเมตร เป็นอลูมิเนียมที่มีเกรดแข็งแรง และเหนียวในตัววัสดุ การเกิด Oxidations ต่ำ

4.การ Machining

       ใช้เครื่องตัด FIBER LASER - FIBERMAK GEN3 กำลังไฟ 2000W ที่Speed ความเร็ว 10,000 mm/min. โดยการตัดด้วยก๊าซไนโตรเจน (N₂) ที่คัดเลือกมาให้มีความบริสุทธิ์ 99.99% ทำให้ไม่เกิดรอยไหม้ในบริเวณแสงเลเซอร์ตัดผ่าน ช่วยให้การทำสียึดติดทนทาน

เครื่องตัด FIBER LASER FIBER LASER GEN 3

5.การตรวจสอบชิ้นงาน

ตรวจวัดขนาดชิ้นงานที่ตัดอย่างถี่ถ้วน เพื่อความแม่นยำนำไปประกอบ โดยควบคุมค่าความผิดพลาดไม่เกิน 0.05 mm/m. ทำให้มั่นใจได้ว่า การร้อยประกอบชิ้นงานแต่ละชิ้นจะไม่มีการเจาะซ้ำด้วยมือคน เพื่อให้ผลงานออกมาเป็น

รูปแบบอุตสาหกรรม 100%

-การประกอบชิ้นงานเข้าด้วยกัน เชื่อมติดหูเกี่ยวระหว่างชิ้นงานด้วยลวดเชื่อมอลูมิเนียม ที่

ต้องใช้ทักษะในการเชื่อมสูง ด้วยระบบการเชื่อม TIG ยึดติดแผ่นอลูมิเนียมที่ตัดด้วยเลเซอร์แล้ว

ยึดเข้ากับโครงโดยการพับฉาก 90^๐ รอบตัว แบบมุมจรดมุม ไม่ทิ้งให้เห็นรอยป่องของการพับ

ยึดติดแผ่นอลูมิเนียมด้วย รีเวทอลูมิเนียมตามตำแหน่งรูที่เจาะนำร่องมาแล้วด้วยเครื่องตัดเลเซอร์

การตรวจสอบชิ้นงาน (INSPECTION)

การทำสี (PAINTS)

6.การทำสี

เข้าห้องอบสี Powder coat สีพ่นอุตสาหกรรมที่ผ่านมาตรฐานคุณภาพระดับ มอก. อาทิเช่น การทนสภาพอุณหภูมิความร้อน ความเค็มของสภาพอากาศ ทนกระแทรก หลังจากทำการเช็ดล้างและกันสนิมด้วยระบบฟอสเฟส

7.การตรวจสอบความเรียบร้อย

ตรวจงานหลังทำสี Powder coat เพื่อให้มั่นใจความสม่ำเสมอของสี ให้สีถูกต้องตามโจทย์ที่กำหนดมาและครอบคลุมทุกชิ้นงาน เพื่อความทนถาวรและแข็งแรง

8.การPacking และจัดส่ง

ห่อชิ้นงานด้วยพลาสติกห่อชิ้นงานอย่างดี เพื่อป้องกันคราบสกปรกและลอยเปื้อน ป้องกันการกระแทกของชิ้นงาน ซึ่งอาจทำให้สีเสียหาย ด้วยการใช้เสาไม้ขั้นระหว่างชิ้นงาน

จัดส่งโดยลำเลียงชิ้นงานขึ้นรถบรรทุก โดยคำนวณน้ำหนักการซ้อนทับ ไม่ให้ชิ้นงานเสียหาย แอ่น บิด งอ หรือขาดมาตรฐานการจัดส่ง โดยคำนึง

ถึงหลักความปลอดภัยในการจัดส่งเป็นสำคัญ

การตรวจสอบความเรียบร้อย (CHECKING)

การประกอบชิ้นงาน (INSTALL)

9.การประกอบชิ้นงาน

ประกอบติดตั้ง ด้วยระบบ Knockdown ที่ได้คำนวณการรับแรงมาแล้ว จากการยึดเหนี่ยว

ของน็อตแต่ละตัว โดยคำนึงถึงความปลอดภัยและความสวยงามเป็นสำคัญ การยึดติดใช้พุ๊คเหล็กที่ได้มาตรฐานอุตสาหกรรม เจาะยึดเข้ากับรั้วปูน ด้วยระบบ JIG (เทคนิคเฉพาะตัวของ Fab & Form) เพื่อสร้างความแม่นยำในการเจาะรู ให้เกิดความเสียหายที่หน้างานน้อยที่สุดหรือเป็นศูนย์

การยึดเกี่ยวรั้วเข้าโครงใช้ระบบ Quick lock systems ซึ่งใช้เวลาเพียงไม่กี่นาทีในการแขวนประกอบ (เทคนิคเฉพาะตัวของ Fab & Form) เพื่อให้จบงานติดตั้งในระยะเวลาอันสั้น ประหยัดต้นทุน และลดความเสียหายกับชิ้นงานให้ได้มากที่สุด

การส่งมอบงาน (FINISHED)

10.การส่งมอบงาน

ชิ้นงานเป็นไปตามสเปคที่ Fenn Designers กำหนดโจทย์มา
